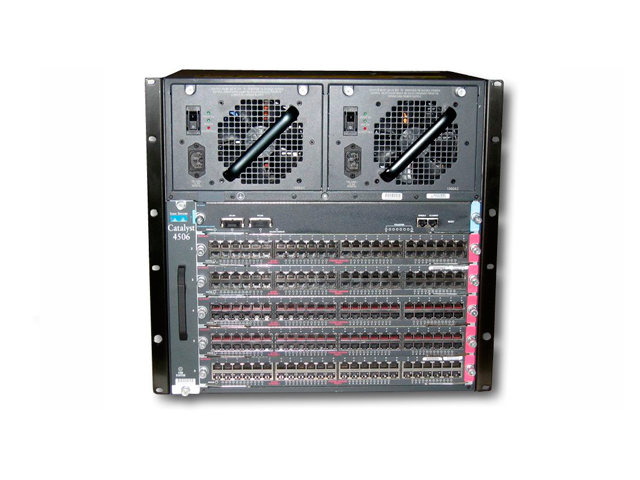

Описание коммутаторов Cisco Catalyst 4500

Коммутаторы этой серии представляют собой решение для построения коммутирующей системы блейд-типа. Основа системы — модуль Supervisor engine в корпусе-шасси для установки коммутирующих модулей.

Коммутаторы второго, третьего и четвёртого уровней работают с 10 GbE магистральными каналами, поддерживают технологию PoE plus, которая предоставляет возможность обеспечения питанием сетевых устройств по кабелю-витой паре мощностью до 30 Ватт на канал и технологию, разработанную Cisco — UPOE. Сетевые устройства, подключенные к каналам коммутатора, работающего по этой технологии, могут получать питание по сетевому кабелю с мощностью 60 Ватт на один канал.

Cisco Catalyst 4500 — характеристики

• Форм-факторы, обеспечиваемые разными модулями шасси: на 3, 6, 7 и 10 слотов.
• Пропускная способность одной коммутирующей карты (модуля-коммутатора): 24 или 49 гигабит в секунду.
• Модели на 7 и 10 слотов поддерживают резервирование модуля супервизора по схеме 1 + 1.
• Резервируемые блоки питания, вентиляторы.
• Отказоустойчивость системы реализована в программном обеспечении.
• Количество карт-коммутаторов в шасси: 2, 5, 8.
• Мощность потребителей, питаемых по технологии PoE plus: до 1500 Ватт.
• Форм-фактор: 7, 10, 11, 14 RU (стандартных единиц в стойку).
• Общее количество портов в системе: до 388 штук.

Коммутаторы Cisco Catalyst 4500 — особенности

Высокую скорость и надёжность работы на скорости канала интеллектуальных сервисов QoS обеспечивает применение TCAM — модулей памяти ассоциативного типа. Модели с резервируемым модулем супервизора поддерживают возможность обновления программного обеспечения без остановки сервиса (ISSU). Коммутаторы Cisco Catalyst 4500 поддерживают открытую технологию сетей программно-определяемого доступа. Модули супервизора марки 9-E, 8-E и 8L-E могут работать с сетями обеих типов: проводных и беспроводных.
